无线对讲系统400MHz和150MHz穿透能力对比

无线对讲系统所在频段的穿透能力

1.在无线对讲系统中,民用单位常选频段为400MHz段位,也是无线电管理委员会推荐频段,也有少部分用150MHz频段进行组网,在讨论相同条件与频率关系的通讯距离时,常常都会说“400MHz穿透力更强”,说法刚好和电磁学理论相反“电磁波频率越高,波长越短,穿透力越差”,对这一说法,也有人提出为什么X射线频率这么高,穿透力这么好,原因1:X射频能量极高,原因2:X射线的理论,由于是涉及和原子直径相比拟的波长,适合量子力学,,不适合电磁学讨论

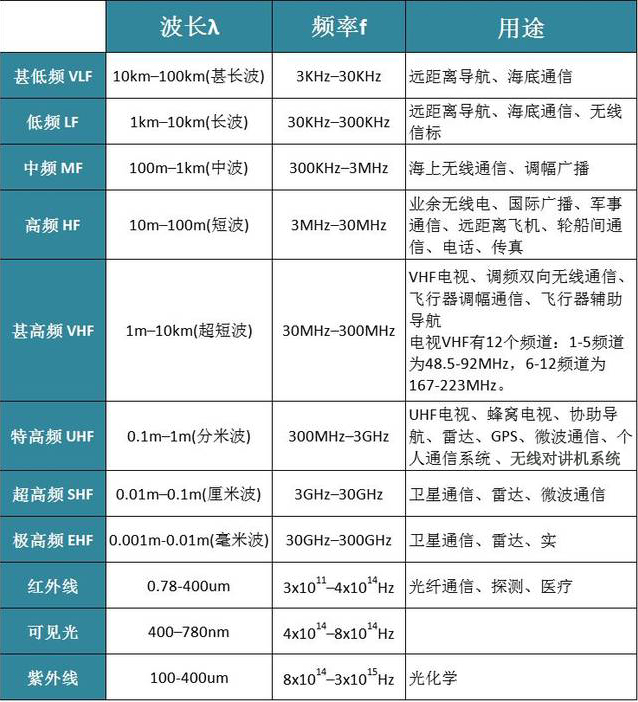

   首先我们先说一下:每个频段的波长(如图19),在400MHz时,波长=0.75米(电磁波在空中每秒的飞行速度约300000000米/每秒的振动次数400000000Hz=0.75米);150MHz时,波长=2米(电磁波在空中每秒的飞行速度约300000000米/每秒的振动次数150000000Hz=2米),在通常情况下,400MHz作为无线对讲的组网频段,在相同设备及指标的前提下,覆盖率一般会比150MHz优秀,疑问就来了,到底是低频穿透力好还是高频穿透力好,分析如下:
   1)电磁波的传播方式:直射、折射、反射、衍射(绕射)

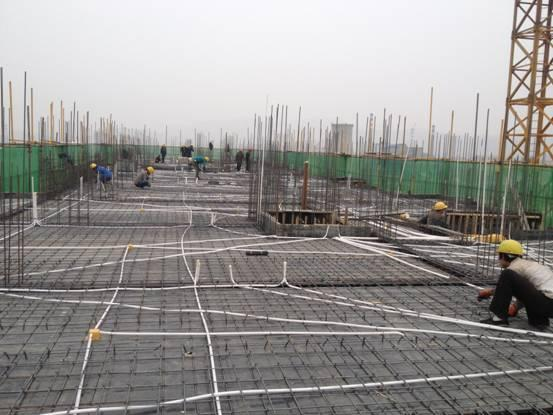

   2)对讲机通常需要覆盖的环境:地面→窗户或墙体→室内、从地面→地下、地下层→地下层等为主要场景随时随地都会发生散射、透射现象,一般墙体或隔层为钢筋混泥土组成,每层楼都是为网格型的高密度(一般10厘米到30厘米之间)钢条(钢条直径一般大于1厘米)网格交叉组成的正方型、长方形等见(图20)为典型的每层楼的平铺钢筋;窗户长宽一般1米左右(一般有金属框)
   3)混泥土相对于空气的介电常数为:6-8
   4)地面湿土相对于空气的介电常数为:12
   5)新型建筑一般每层楼竖隔墙为:混泥土加气块
波长远大于大面积钢条网格的单孔长度时电磁波会被大幅度衰减,也是400MHz比150MHz通讯距离远的原因之一;窗户的常见尺寸也与400MHz的波长较接近,在某些场所中,可能还会通过直射波进入室内再产身其他复杂辐射现象再覆盖信号,也是400MHz比150MHz通讯距离远的原因之一;对于穿透现象来说150MHz在经过混泥土、空气、混泥加气块结构时占优势,当电磁波频率越高时,每个波的波峰和波谷离得越近,在经过介质时(特别是介电常数越高的),产生的电流越大,损耗也就越多了。因此，电磁波受到太多因数的影响，非自由空间传输距离不能一概而论

2.第1条为大频段的选用，最终无线对讲系统组网时，还需要小频段，选小频段时，主要要注意一些外界因数的干扰，比如电脑的干扰等，电脑也会发射一些400多MHz的信号，能避开的就尽量避开，实在不能避开的就天线远离它。

                                (图19)



                                     (图20)
