无线对讲系统组网结构及建议

组网结构

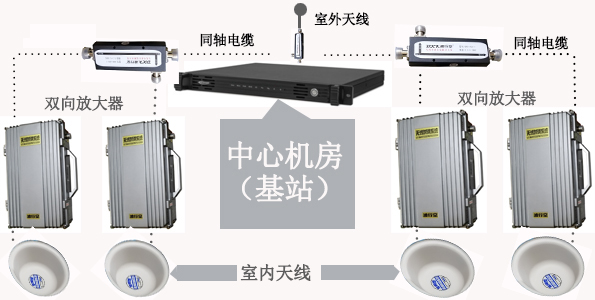

 1)干线放大器并联型组网见(图12)

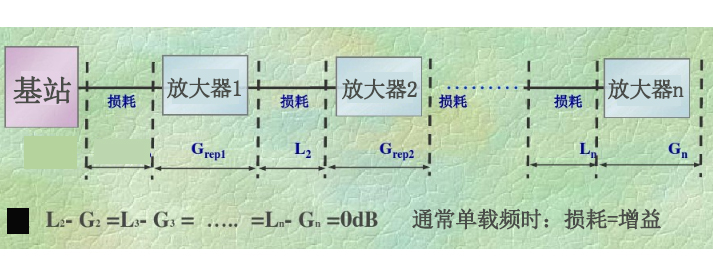

 2)干线放大器串联型组网见(图13)

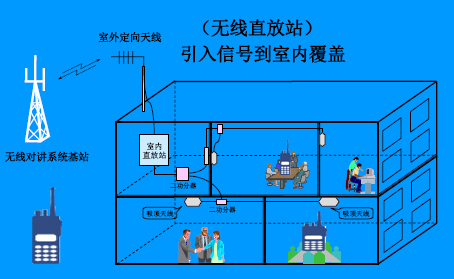

 3)无线直放站室内型组网见(图14)

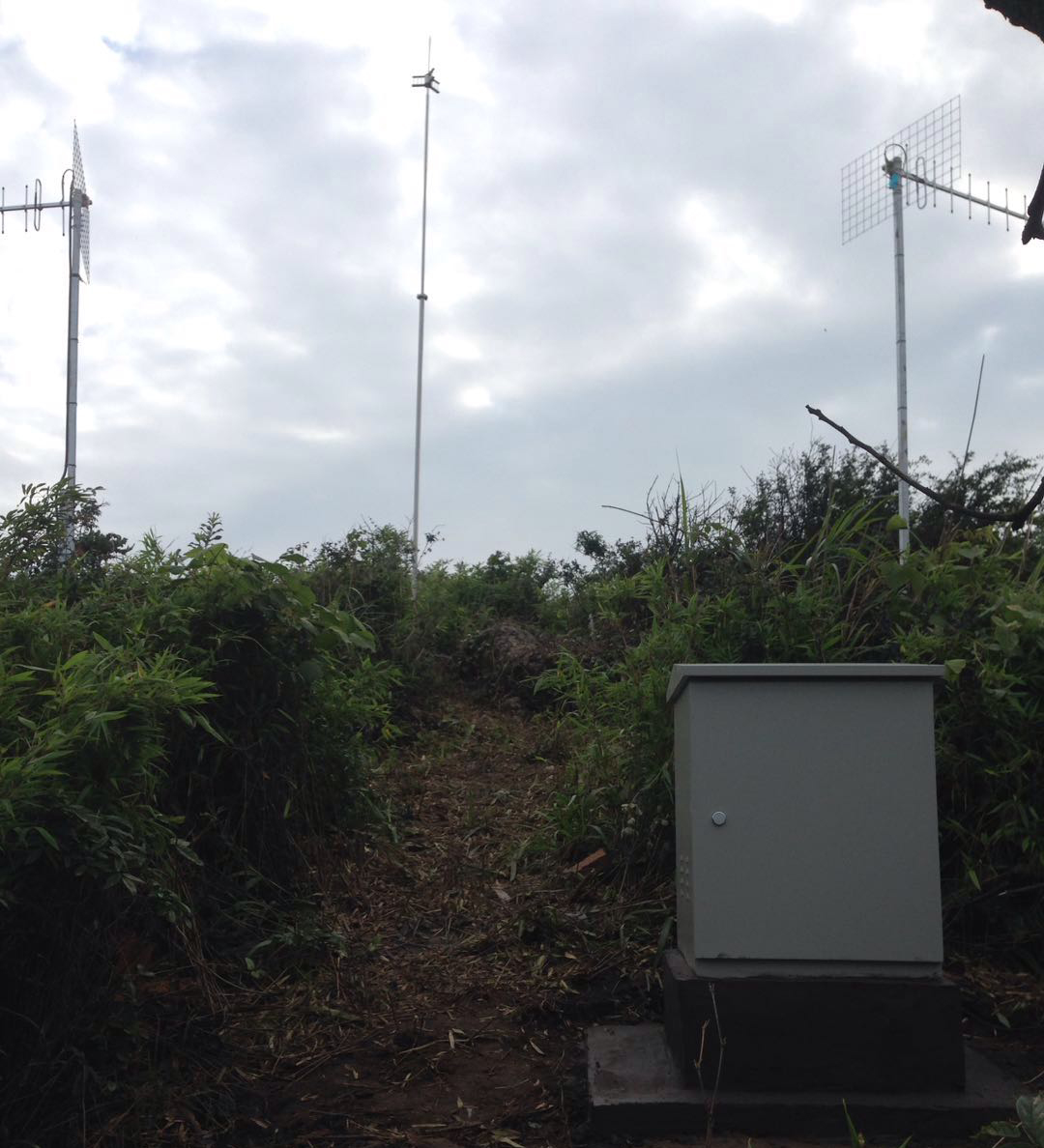

 4)无线直放站室外型组网见(图15)

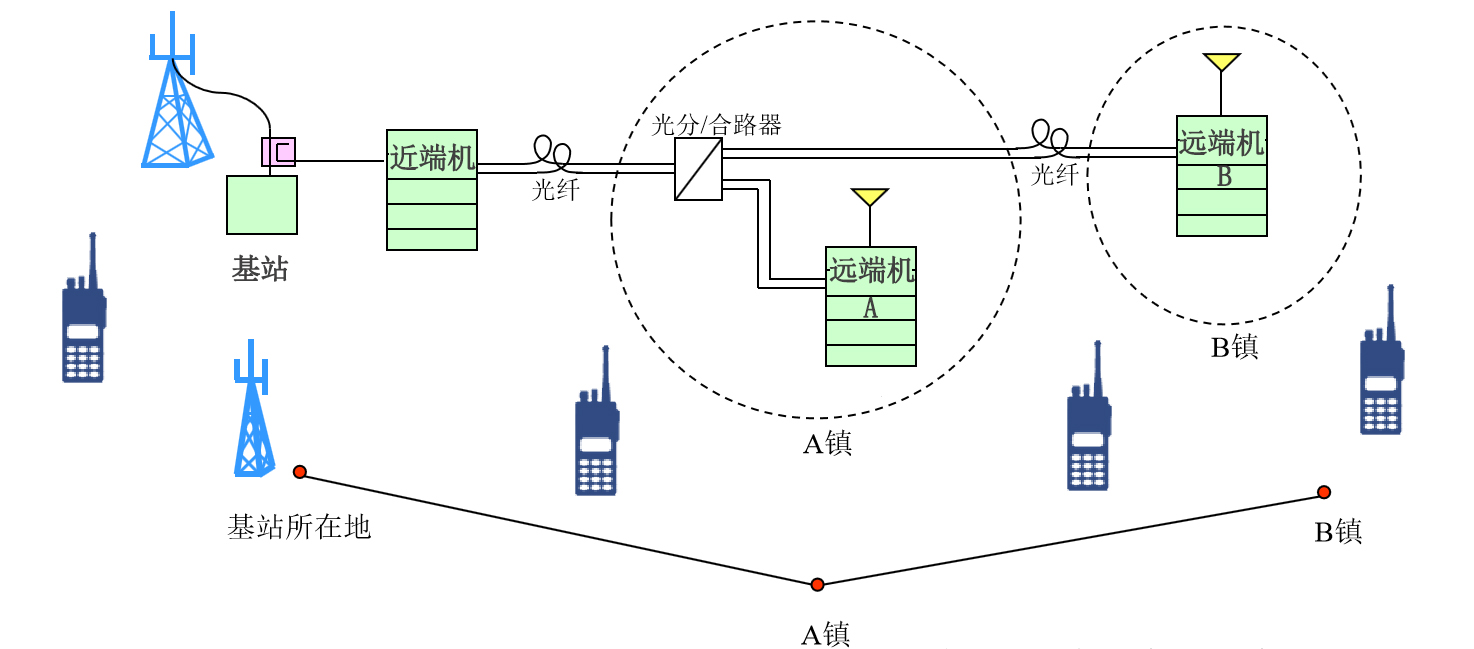

 5)光纤直放站中途分支型1拖2见(图16)

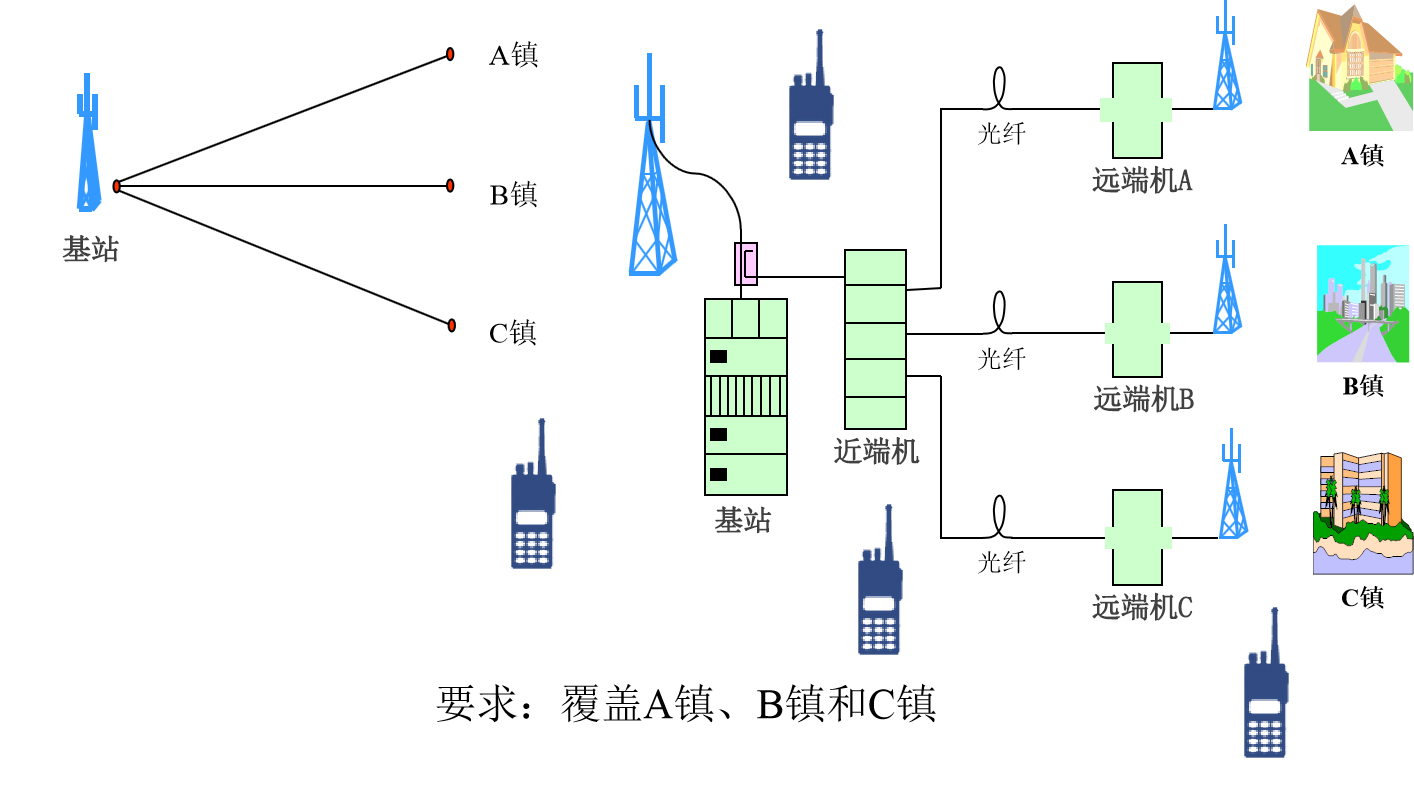

 6)光纤直放站1拖3见(图17)
 7)光纤直放站1拖1见(图18)









                                 (图12)








                                    (图13)




                                    (图14)


                                   (图15)





                                        (图16)









                                  (图17)





                                   (图18)



 多类型组网原则及建议:
  在能达到相同性能、稳定性、信号覆盖率的前提下,尽量采用低成本覆盖方式,为使用方节约成本开销,比如物业房地产类,由于使用区域比较集中,整个小区的最大长度一般也在1公里范围内,大可不必采用光纤转换电路进行信号覆盖,在相同稳定覆盖率前提下,使用光纤直放站会给使用方增加诸多成本,甚至翻倍的开支
  大型项目可以采取以混合型组网的方式实现,独立分布的大区域可以采取以光纤直放站+干线放大器的方式;独立分布的小区域或者无法布置走线的区域可以采取无线直放站通过空间耦合信号进行信号覆盖(只是也不是万能的,离基站系统的优质收发天线处可视间距超过10公里一般不会带来明显通讯效果)
